Branchement interrupteur simple schneider : le guide clair pour bien câbler

Vous voulez brancher un interrupteur simple Schneider en toute sécurité, sans jargon et sans mauvaise surprise ? Le principe est simple : l’interrupteur doit couper la phase qui alimente le luminaire. La phase arrive sur la borne commune L, tandis que le retour lampe repart depuis la borne de sortie vers le luminaire. Avant toute intervention, coupez le courant, condamnez si possible le disjoncteur et vérifiez l’absence de tension avec un VAT adapté.

Comprendre le fonctionnement d’un interrupteur simple Schneider

Avant de toucher au câblage, il est utile de comprendre le rôle de chaque conducteur. Un interrupteur simple commande une lampe, ou un groupe de lampes, depuis un seul point. Il ouvre ou ferme le conducteur de phase : lorsque l’interrupteur est fermé, la phase est envoyée vers la lampe ; lorsqu’il est ouvert, l’alimentation de la lampe est interrompue.

Comment fonctionne réellement un interrupteur simple dans votre installation électrique

Un interrupteur simple possède généralement une borne commune, marquée L, et une borne de sortie, souvent marquée 1, une flèche ou un autre repère selon la référence Schneider. Certains mécanismes de type va-et-vient utilisés comme interrupteur simple comportent une borne L et deux bornes de sortie : une seule des deux sorties est alors utilisée.

Le neutre reste raccordé directement au luminaire et ne passe normalement pas par l’interrupteur. La terre, lorsqu’elle est présente, est également raccordée au luminaire ou maintenue en continuité dans la boîte, mais ne se branche pas sur les bornes de commande de l’interrupteur.

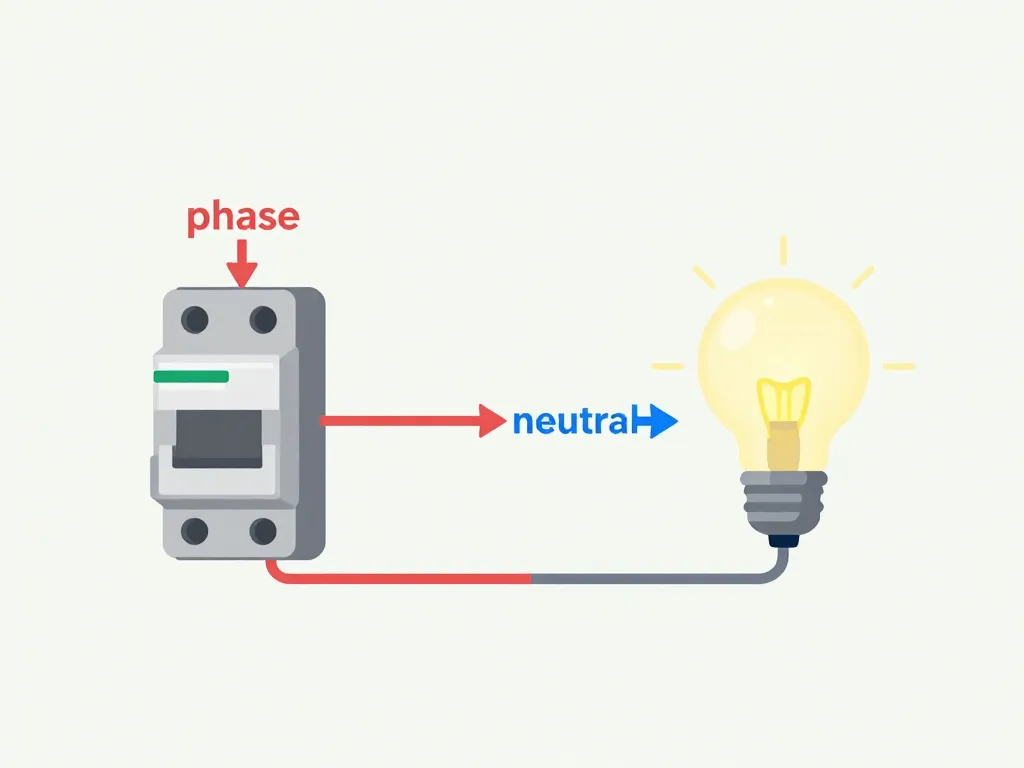

Le schéma de principe est le suivant :

Repérer la phase, le retour lampe et le neutre sans se tromper

Dans une installation récente, la phase peut être rouge, marron, noire ou grise. Le retour lampe peut être orange, violet ou d’une autre couleur autorisée. Le bleu est réservé au neutre et le vert/jaune est exclusivement réservé au conducteur de protection, ou terre. Toutefois, les couleurs ne suffisent pas à identifier avec certitude les fils dans une installation ancienne, modifiée ou mal repérée.

Ne remettez pas sous tension des conducteurs dénudés pour les identifier si vous n’êtes pas qualifié. Après coupure et vérification d’absence de tension, repérez les fils à partir du câblage existant, de leur destination ou de la documentation de l’installation. En présence de fils non identifiés, de couleurs incohérentes ou de montages anciens, faites intervenir un électricien.

Préparer le branchement d’un interrupteur simple Schneider en toute sécurité

La préparation conditionne la sécurité et la fiabilité du branchement. Vérifiez le matériel, l’état des conducteurs et le repérage des bornes avant de raccorder le mécanisme. En cas de doute sur le circuit ou sur l’identification des fils, ne poursuivez pas l’intervention.

Les vérifications de sécurité indispensables avant de toucher aux conducteurs

Coupez le disjoncteur qui protège le circuit d’éclairage concerné. Si vous ne pouvez pas l’identifier avec certitude, coupez l’alimentation générale. Empêchez toute remise sous tension involontaire en signalant l’intervention ou en condamnant le disjoncteur lorsque cela est possible.

Vérifiez ensuite l’absence de tension sur tous les conducteurs avec un VAT conforme, utilisé conformément à sa notice. Un VAT doit être contrôlé sur une source connue avant et après la vérification. Un multimètre n’est pas un substitut à la procédure de vérification d’absence de tension. Ne vous fiez jamais à la seule position du disjoncteur ou à l’absence d’éclairage.

Contrôlez l’état des conducteurs : ils ne doivent présenter ni brûlure, ni isolation abîmée, ni oxydation importante. Dénudez-les uniquement sur la longueur indiquée dans la notice du mécanisme, souvent entre 8 et 10 mm selon le modèle. Ne laissez aucun brin de cuivre apparent hors de la borne.

Choisir le bon modèle Schneider et vérifier la compatibilité du montage

Schneider Electric propose plusieurs gammes destinées au résidentiel, notamment Odace, Unica, Asfora et Merten. Vérifiez la référence exacte du mécanisme et le marquage de ses bornes. Un mécanisme va-et-vient peut être utilisé en simple allumage, mais un poussoir est destiné à une commande par télérupteur ou autre dispositif de commande et ne remplace pas nécessairement un interrupteur classique.

Vérifiez également le calibre et le type de charge admissibles indiqués sur le produit ou dans sa notice. Les interrupteurs d’éclairage sont souvent repérés 10 AX ou 16 AX selon les modèles. Pour des LED, un transformateur, un luminaire à forte puissance ou un dispositif particulier, respectez les préconisations Schneider et celles du fabricant du luminaire.

Quels outils et accessoires préparer pour un branchement propre et durable

Prévoyez un tournevis isolé adapté au mécanisme, un outil à dénuder et un VAT. Pour les raccordements de repiquage ou de continuité dans la boîte, utilisez des connecteurs adaptés à la section, au type et au nombre de conducteurs. Les connexions doivent rester accessibles dans une boîte d’encastrement ou une boîte de connexion appropriée.

Gardez la notice de montage Schneider à portée de main. Elle indique le repérage exact des bornes, la longueur de dénudage et les conditions de montage propres à la gamme choisie. Ne raccordez jamais un fil sur une borne en vous fondant uniquement sur une habitude ou sur la couleur du conducteur.

Réaliser le branchement d’un interrupteur simple Schneider pas à pas

Le raccordement consiste à placer la phase d’alimentation sur la borne commune L, puis le retour lampe sur la borne de sortie indiquée par Schneider. Réalisez toutes les opérations hors tension, après vérification d’absence de tension.

Câbler la phase sur L et le retour lampe sur la borne de sortie

Repérez la borne L, généralement identifiée par la lettre L ou par une borne commune sur le mécanisme. Raccordez-y la phase venant du tableau électrique. Branchez ensuite le retour lampe sur la borne marquée 1, sur une flèche de sortie ou sur la borne indiquée par la notice du modèle.

Si votre mécanisme comporte L, 1 et 2, il s’agit souvent d’un mécanisme va-et-vient. Pour une commande simple, raccordez la phase sur L et le retour lampe sur 1 ou 2, selon le schéma Schneider ; l’autre borne reste inutilisée. Ne reliez jamais les deux bornes de sortie entre elles.

Insérez chaque conducteur jusqu’à la butée de la borne, puis serrez la vis si le mécanisme est à vis. Pour une borne automatique, vérifiez que le fil est correctement engagé. Tirez légèrement sur chaque fil, sans forcer, pour contrôler son maintien. Aucun cuivre dénudé ne doit rester visible.

Repliez délicatement les fils dans la boîte d’encastrement sans les pincer ni exercer de contrainte sur les bornes. Fixez le mécanisme, installez le support et la plaque de finition conformément à la notice Schneider. La plaque doit être en place avant la remise sous tension.

Branchement interrupteur simple Schneider avec voyant ou témoin intégré

Certains mécanismes Schneider acceptent un voyant ou un témoin lumineux. Le câblage varie selon la référence du mécanisme et de l’accessoire : voyant de localisation, voyant témoin, module LED ou autre accessoire compatible. Il ne faut donc pas appliquer un schéma générique sans consulter la notice correspondante.

Selon le type de voyant, un neutre peut être nécessaire dans la boîte d’encastrement. Or, dans de nombreuses installations, le neutre n’est pas présent au niveau de l’interrupteur. N’utilisez jamais la terre comme neutre et ne détournez jamais le conducteur vert/jaune pour alimenter un voyant.

Que faire si plusieurs fils arrivent dans la boîte d’encastrement existante

Dans une boîte d’encastrement, plusieurs phases peuvent être présentes pour alimenter d’autres points du circuit. Les phases de repiquage doivent rester reliées entre elles à l’aide d’un connecteur adapté, avec un conducteur de liaison vers la borne L de l’interrupteur si nécessaire. Le retour lampe, lui, doit être séparé et raccordé uniquement à la borne de sortie.

Ne mélangez jamais phase, neutre et terre dans le même connecteur. Ne débranchez pas plusieurs fils à la fois sans les avoir repérés au préalable. Si vous ne savez pas quels fils assurent le repiquage, la continuité vers le luminaire ou l’alimentation du circuit, laissez les connexions en place et faites contrôler le montage par un professionnel.

Vérifier, tester et résoudre les problèmes après le branchement

Une fois le mécanisme fixé et la plaque installée, vous pouvez remettre le circuit sous tension et vérifier son fonctionnement. Si une anomalie apparaît, coupez immédiatement le courant avant toute nouvelle intervention.

Comment tester votre branchement interrupteur simple Schneider en toute sécurité

Réarmez le disjoncteur du circuit concerné, puis actionnez l’interrupteur. La lampe doit s’allumer et s’éteindre normalement, sans clignotement, bruit anormal, échauffement ou odeur suspecte. Vérifiez aussi que le mécanisme reste correctement fixé et que la plaque ne bouge pas.

Si tout fonctionne, ne démontez plus l’interrupteur sous tension. Toute correction, vérification de serrage ou modification du câblage impose de couper le circuit et de vérifier l’absence de tension à nouveau.

Problèmes fréquents après branchement et pistes de dépannage simples

Si la lampe ne s’allume pas, commencez par vérifier l’ampoule, le disjoncteur et le bon enfoncement des conducteurs dans les bornes. Vérifiez ensuite, hors tension, que la phase est bien raccordée sur L et que le retour lampe est sur la borne de sortie prévue.

Le fait d’inverser phase et retour lampe entre les deux bornes peut parfois laisser le circuit fonctionnel, mais ce raccordement ne respecte pas le repérage prévu par le fabricant et peut laisser une phase présente côté luminaire lorsque l’interrupteur est ouvert. La phase doit donc être raccordée sur L et le retour lampe sur la sortie.

Si le disjoncteur déclenche, coupez immédiatement le courant. Un brin de cuivre apparent, un conducteur pincé, une isolation endommagée ou un mélange involontaire entre conducteurs peuvent provoquer un court-circuit. Ne réarmez pas plusieurs fois le disjoncteur sans avoir identifié la cause.

Un clignotement de lampe LED, notamment avec un voyant, peut provenir d’une incompatibilité entre le voyant, le luminaire et son alimentation. Consultez la notice du voyant Schneider et du luminaire avant de modifier le câblage.

Quand faire appel à un électricien malgré un branchement théoriquement simple

Faites appel à un électricien si les fils ne sont pas identifiés, si les couleurs sont incohérentes, si vous constatez des conducteurs abîmés, des traces de chauffe, une boîte trop petite ou des connexions multiples difficiles à comprendre. Une intervention est également recommandée si le disjoncteur déclenche ou si l’éclairage fonctionne de manière aléatoire après le remplacement.

Une installation ancienne, l’absence de conducteur de terre au luminaire, l’absence de protection différentielle adaptée ou un tableau électrique dégradé nécessitent un diagnostic plus global. Un professionnel pourra vérifier la conformité et la sécurité de l’installation au regard de la norme NF C 15-100 applicable aux installations électriques basse tension.

Enfin, si vous devez amener un neutre pour un voyant, modifier des conducteurs dans une gaine ou intervenir au tableau électrique, ne réalisez pas ces travaux sans les compétences nécessaires. Un branchement simple doit rester simple : en cas de doute, la solution la plus sûre est de confier le diagnostic à un électricien qualifié.
