Lire un schéma de toiture : faîtage, pente, raccords

Un schéma de toiture aide à comprendre ce qu’on voit rarement depuis le sol : la charpente, le cheminement de l’eau, les zones d’étanchéité et les points sensibles d’un toit. Pour une rénovation, une construction ou la lecture d’un devis, il permet de nommer les bonnes pièces et d’éviter les malentendus avec un couvreur, un charpentier ou un architecte.

Table des matières

À quoi sert vraiment un schéma de toiture ?

Un schéma de toiture est un dessin simplifié ou technique d’un toit, vu de dessus, de côté ou en coupe. Il montre les éléments visibles, comme le faîtage, les versants ou les gouttières, mais aussi les parties cachées, comme les chevrons, les pannes, les liteaux ou l’isolant. La lecture du plan devient alors plus claire, même sans compétence technique poussée.

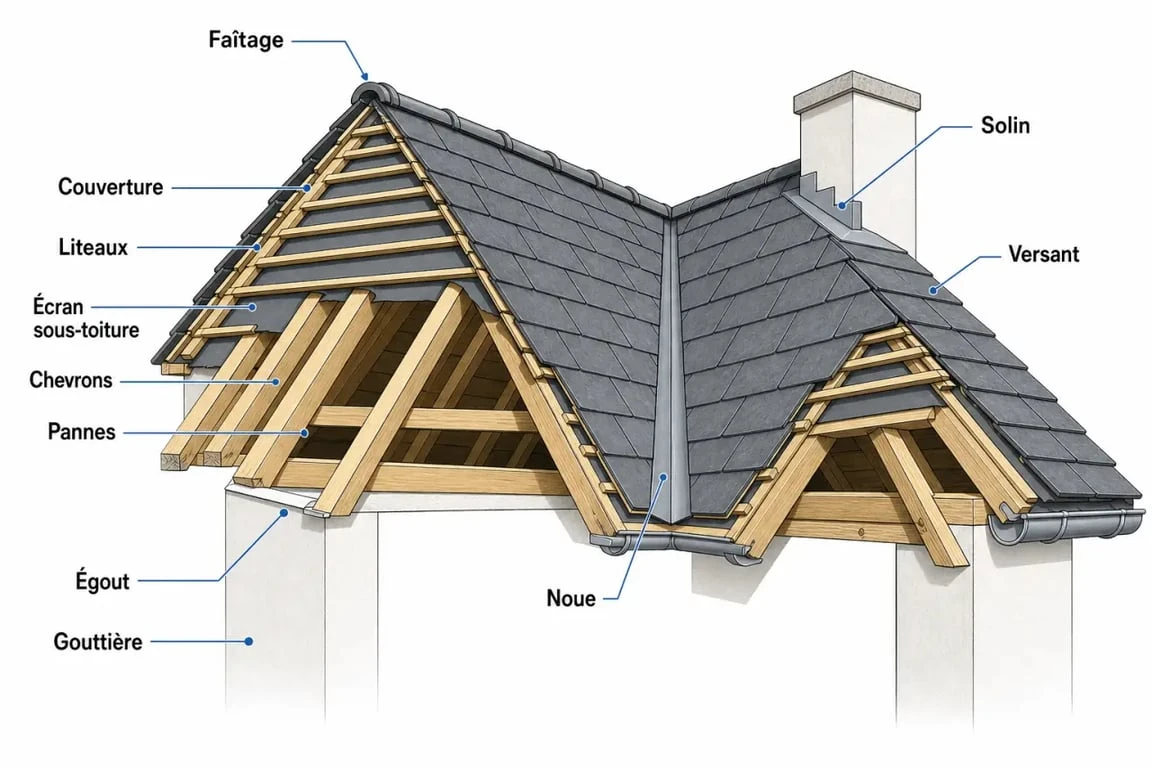

Schéma de toiture en coupe avec les éléments de la toiture

Selon le besoin, le niveau de détail change. Un propriétaire cherche surtout à repérer la pente, l’évacuation de l’eau, le raccord façade-toiture, une cheminée ou une fenêtre de toit. Un artisan vérifie aussi les assemblages, les sections de bois, les entraxes, les points de fixation et les dispositifs d’étanchéité. Le même dessin peut donc rester simple ou devenir très précis selon l’usage.

Les trois vues les plus utiles

Pour bien lire un plan, il faut identifier le type de vue. Une vue de dessus montre la forme générale du toit, avec les deux versants, les quatre pans, les noues, les arêtiers et les débords. Une coupe verticale traverse la toiture comme si elle avait été découpée : elle révèle l’empilement charpente, isolation, écran, liteaux et couverture. Une élévation latérale permet de comprendre la pente, la hauteur au faîtage et le rapport entre toiture et façade.

Type de schéma	Ce qu’il permet de comprendre	Usage fréquent
Vue de dessus	Forme du toit, arêtiers, noues, faîtage, évacuations	Repérer les volumes et les zones de raccord
Coupe verticale	Composition des couches et structure porteuse	Contrôler isolation, étanchéité et ventilation
Détail technique	Solin, rive, égout, fenêtre de toit, raccord façade	Prévenir les infiltrations

Les éléments à repérer sur un dessin de toiture

Pour lire correctement un schéma, il faut commencer par les lignes principales. Elles structurent le toit et montrent comment l’eau circule. Le faîtage est la ligne haute où deux versants se rejoignent. Les arêtiers sont les lignes inclinées qui forment un angle sortant, fréquentes sur les toitures à quatre pans. Les noues, au contraire, sont des angles rentrants. Elles recueillent beaucoup d’eau et demandent une attention particulière.

La charpente : ce qui porte la couverture

La charpente est l’ossature du toit. Sur un schéma, les pannes apparaissent comme des pièces horizontales qui soutiennent les chevrons. On distingue notamment la panne faîtière, située près du sommet, les pannes intermédiaires et la panne sablière, placée en bas de pente sur le mur porteur. Les chevrons suivent la pente et reçoivent les liteaux, sur lesquels viennent ensuite les tuiles, les ardoises ou d’autres éléments de couverture.

Les sections de chevrons peuvent varier selon la portée, la charge et la configuration, avec des ordres de grandeur allant de 60×40 mm à 110×75 mm. L’entraxe, c’est-à-dire l’écartement entre deux chevrons, se situe souvent entre 40 et 60 cm. Pour un dimensionnement fiable, les calculs doivent tenir compte des charges, du bois utilisé et des règles de calcul, notamment l’EUROCODE 5 pour les structures bois.

La couverture : ce qui protège de l’eau

La couverture protège le toit. Elle peut être composée de tuiles, d’ardoises, de bac acier, de zinc ou d’autres matériaux. Sur un schéma, elle est souvent représentée au-dessus des liteaux et d’un éventuel écran sous-toiture. Les éléments d’égout, en bas de pente, dirigent l’eau vers la gouttière. Le bandeau, la planche d’égout et les rives participent à la finition, mais aussi à la protection des bords de toiture.

Un détail souvent négligé sur les plans est l’endroit où l’humidité reste après la pluie. La mousse qui apparaît sur une toiture n’est pas qu’un signe de vieillissement. Elle peut signaler une zone plus lente à sécher, une ombre permanente, une noue encombrée ou un écoulement mal réparti. Quand vous lisez un schéma avant rénovation, reportez mentalement ces zones de stagnation sur le dessin. Cela aide à cibler les points à nettoyer, à ventiler ou à refaire en priorité.

Pente, versants et formes de toit : ce que le schéma change

La forme de la toiture influence directement la manière de lire le schéma. Une toiture à deux versants est la plus simple : deux pans inclinés se rejoignent au faîtage, avec deux pignons sur les côtés. Une toiture à quatre pans ajoute des arêtiers et souvent des croupes. Une toiture avec retour, lucarne ou extension peut créer des noues, qui deviennent des zones techniques sensibles.

Comprendre la pente en pourcentage et en degrés

La pente de toiture peut être exprimée en pourcentage ou en degrés. Une pente de 100 % correspond à un angle de 45° : pour 1 mètre horizontal, le toit monte de 1 mètre. Une pente de 30 % est plus modérée, tandis qu’une pente de 16 % est faible et impose une vigilance accrue sur le type de couverture, les recouvrements et l’étanchéité.

Sur un schéma, la pente conditionne le choix des matériaux et le détail des raccords. Certains systèmes de couverture nécessitent une pente minimale pour évacuer correctement l’eau. Plus la pente est faible, plus l’eau s’écoule lentement et plus les jonctions doivent être soignées. C’est pourquoi une coupe verticale est souvent plus parlante qu’une simple vue de dessus pour juger de la faisabilité.

Toiture en pente, toit plat ou toiture terrasse

Un toit plat n’est jamais totalement plat. Il doit conserver une légère pente pour diriger l’eau vers les évacuations. Le schéma met alors moins l’accent sur les chevrons et davantage sur l’étanchéité, l’isolant, le relevé périphérique, les acrotères et les sorties d’eau. Pour une toiture terrasse, la coupe doit montrer clairement les couches d’étanchéité et les points de relevé contre les murs.

Forme de toiture	Éléments à surveiller sur le schéma	Risque principal
Deux versants	Faîtage, pannes, égouts, rives	Mauvaise ventilation ou rive exposée
Quatre pans	Arêtiers, croupes, raccords de couverture	Fuite sur ligne d’arêtier
Toit avec noue	Noue, pente, évacuation, recouvrements	Accumulation d’eau ou de débris
Toiture terrasse	Relevés d’étanchéité, évacuations, acrotères	Stagnation et infiltration

Les raccords et détails d’étanchéité à ne pas lire trop vite

Les fuites apparaissent rarement au milieu d’un versant parfaitement posé. Elles se concentrent souvent aux interruptions : cheminée, mur mitoyen, fenêtre de toit, rive, noue, sortie de ventilation ou raccord façade-toiture. Un bon schéma doit donc détailler ces points, parfois avec une coupe spécifique. Sans ce niveau de lecture, un plan reste incomplet.

Solin, cornière et joints : les zones critiques

Le solin assure l’étanchéité entre la toiture et un élément vertical, comme un mur ou une cheminée. Sur une coupe verticale, il doit montrer comment l’eau est renvoyée vers l’extérieur et non vers la maçonnerie. Certains détails utilisent une bande de plomb de 16 cm, ou un fer plat de solin 20×5 mm avec une fixation tous les 20 à 25 cm. Ces dimensions ne remplacent pas une étude du cas réel, mais elles donnent un ordre de lecture utile pour comprendre un devis ou une proposition technique.

Les matériaux d’étanchéité peuvent inclure des bandes EPDM, des mastics adaptés ou des produits de type Sikaflex PRO 11 FC selon le support et l’usage. L’important, sur le schéma, est de vérifier la continuité : l’eau doit toujours rencontrer une pente, un recouvrement ou une barrière prévue pour l’évacuer. Une belle ligne dessinée ne suffit pas si le sens de l’écoulement n’est pas logique.

Le raccord façade-toiture

Le raccord entre un mur et une toiture est l’un des détails les plus importants en rénovation. Il doit montrer le support, la couverture, le relevé d’étanchéité, le solin et les fixations. Si le schéma ne précise pas comment le raccord est traité, demandez un détail complémentaire. C’est souvent cette petite coupe, plus que le plan général, qui permet d’anticiper la durabilité de l’ouvrage.

Utiliser un schéma pour préparer ses travaux

Avant de demander un devis, un schéma même simple aide à poser les bonnes questions. Notez l’orientation des versants, l’emplacement des gouttières, les fenêtres de toit, les cheminées, les noues, les traces d’humidité et les zones difficiles d’accès. Plus la description est précise, plus le professionnel peut répondre clairement. Le schéma devient alors un vrai support de discussion.

Les informations à réunir

Pour rendre un schéma exploitable, indiquez les dimensions principales, la pente si vous la connaissez, le type de couverture, l’état apparent de la charpente et les points singuliers. Ajoutez aussi les contraintes : isolation à refaire, combles aménagés, accès limité, présence d’un mur voisin, besoin de panneaux solaires ou remplacement de gouttières. Ces éléments changent souvent la solution technique retenue.

Repérer le faîtage, les rives, les noues et les arêtiers.
Identifier le sens d’écoulement de l’eau vers les gouttières.
Vérifier les coupes aux endroits sensibles : solin, cheminée, fenêtre de toit.
Comparer les sections et entraxes annoncés avec les contraintes du projet.
Demander un détail technique lorsqu’un raccord n’est pas clair.

Un schéma de toiture bien lu ne remplace pas le diagnostic d’un professionnel, mais il change la qualité de l’échange. Vous comprenez mieux les termes du devis, vous repérez les oublis possibles et vous pouvez arbitrer plus sereinement entre réparation ponctuelle, réfection complète ou amélioration de l’isolation. Le gain est concret : moins d’ambiguïté, plus de précision, et un projet mieux cadré.
