Le câblage simple allumage sert à commander un seul point lumineux depuis un seul interrupteur. C’est le montage le plus courant pour une chambre, un couloir court, un cellier ou un éclairage extérieur simple. Sa logique est facile à suivre : l’interrupteur coupe la phase avant qu’elle n’arrive à la lampe.
Avant toute intervention, coupez le courant au tableau électrique et vérifiez l’absence de tension. Un branchement d’éclairage reste une opération électrique. Si les couleurs de fils sont incohérentes, si l’installation est ancienne ou si une borne vous laisse un doute, mieux vaut demander l’avis d’un électricien.
Le principe du simple allumage en une logique simple
Un interrupteur simple allumage fonctionne comme une porte sur le trajet de la phase. Quand l’interrupteur est fermé, le courant passe et le luminaire s’allume. Quand il est ouvert, la phase est interrompue et la lampe s’éteint. Le neutre et la terre, eux, ne sont normalement pas coupés par l’interrupteur, ils vont directement au point lumineux.
Quiz : Le Simple Allumage
Les fils à identifier avant de brancher

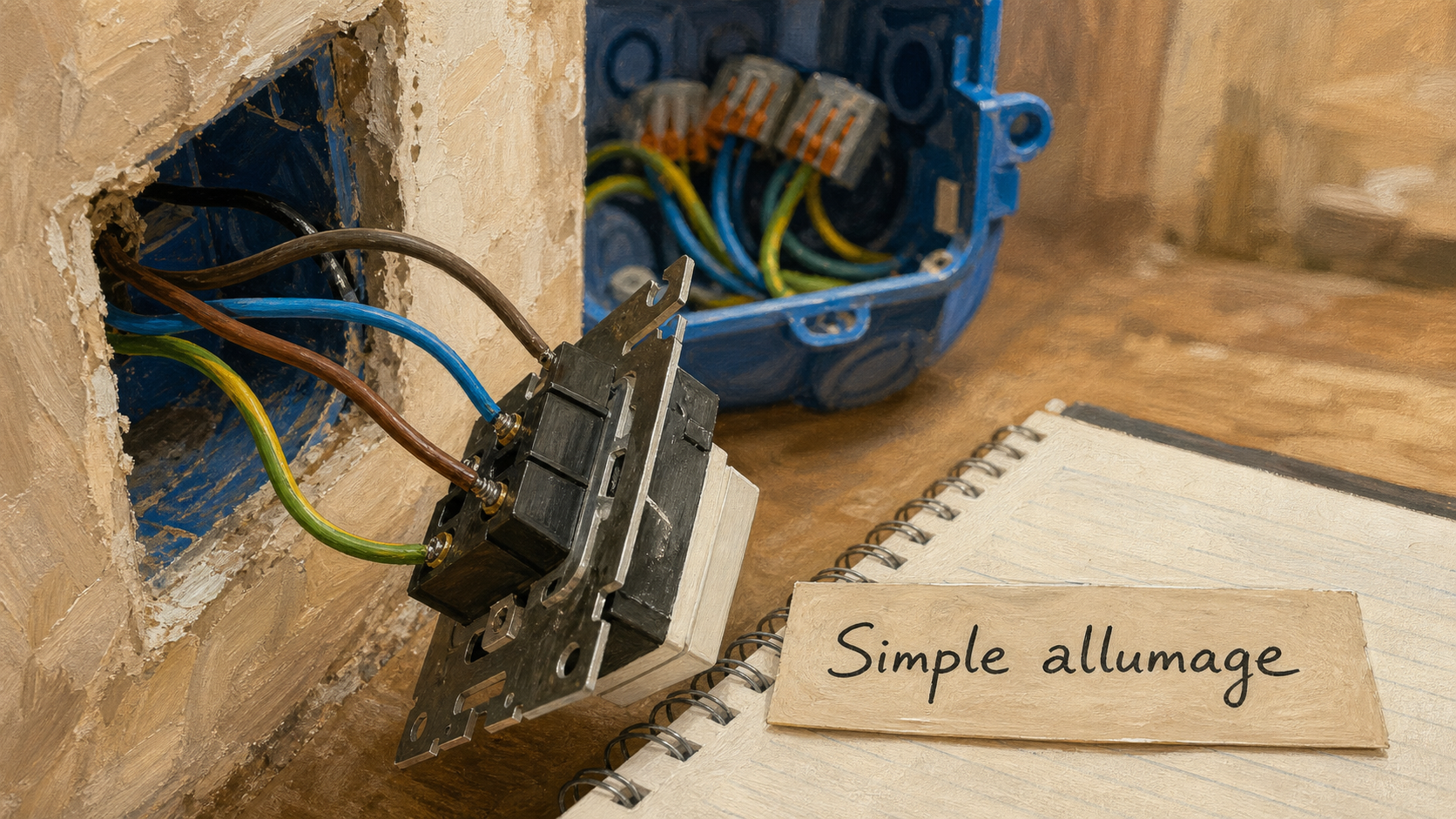

Dans un circuit d’éclairage classique, on retrouve trois conducteurs essentiels. La phase, souvent rouge, marron ou noire selon les installations, arrive à l’interrupteur. Le retour lampe, souvent d’une autre couleur que bleu et vert-jaune, repart de l’interrupteur vers le luminaire. Le neutre, en bleu, rejoint directement la lampe. La terre, en vert-jaune, se raccorde au luminaire si celui-ci en a besoin.
La règle importante est de ne jamais utiliser le bleu comme phase ou retour lampe dans une installation neuve ou remise en conformité. Le bleu doit rester réservé au neutre, et le vert-jaune à la terre. Cette discipline rend le circuit lisible, limite les erreurs de diagnostic et facilite une future intervention.
Ce que fait réellement l’interrupteur
L’interrupteur simple n’alimente pas la lampe à lui seul. Il autorise ou interrompt le passage de la phase. On peut le comparer à une commande située sur le trajet du courant : elle ne porte pas toute l’installation, mais elle actionne la bonne fonction au bon endroit. Si vous lui demandez de jouer un rôle qui n’est pas le sien, par exemple distribuer un neutre absent pour un voyant témoin, le montage devient bancal. Cette idée aide à retenir un point essentiel : chaque fil a une mission, et un interrupteur simple ne remplace ni une boîte de dérivation, ni un conducteur manquant.
Schéma de câblage simple allumage : qui va où ?
Le schéma d’un câblage simple allumage peut se résumer ainsi : la phase part du tableau ou d’une boîte de dérivation vers l’interrupteur, ressort de l’interrupteur sous forme de retour lampe, puis rejoint le point lumineux. Le neutre et la terre arrivent directement au luminaire, sans passer par le mécanisme de commande. Cette organisation est simple, mais elle doit rester cohérente du début à la fin du circuit.
| Élément | Raccordement habituel | Rôle dans le circuit |
|---|---|---|
| Phase | Borne L de l’interrupteur | Alimente le circuit avant coupure |
| Retour lampe | Borne 1 ou sortie de l’interrupteur | Envoie la phase commandée vers le luminaire |
| Neutre | Directement au luminaire | Permet le retour du courant |
| Terre | Directement au luminaire si nécessaire | Protège les personnes en cas de défaut |
Lecture pratique des bornes L et 1
Sur beaucoup d’interrupteurs, la borne L reçoit la phase permanente. La borne 1, parfois indiquée par une flèche ou un autre repère selon le fabricant, reçoit le retour lampe. Sur certains appareillages, les marquages changent légèrement, mais le principe reste identique : une entrée de phase, une sortie commandée.
Si vous remplacez un ancien interrupteur, prenez une photo avant démontage, puis repérez les fils. Attention toutefois : reproduire l’ancien branchement n’est pas toujours une garantie de conformité. Une installation précédente peut avoir été bricolée, surtout si les couleurs ne correspondent pas aux usages actuels.
Cas d’une boîte de dérivation
Dans de nombreuses installations, les raccordements ne se font pas tous derrière l’interrupteur. Une boîte de dérivation peut distribuer la phase vers l’interrupteur, le retour lampe vers le luminaire, ainsi que le neutre et la terre vers le point lumineux. Cette solution rend le circuit plus clair lorsqu’il y a plusieurs éclairages ou plusieurs départs dans la même zone.
L’important est de garder une continuité logique : la phase est interrompue par l’interrupteur, jamais le neutre. Couper le neutre au lieu de la phase peut laisser une partie du luminaire sous tension même lorsqu’il semble éteint, ce qui augmente le risque lors du remplacement d’une ampoule ou d’un dépannage.
Étapes pour réaliser le branchement sans improviser
Un câblage simple allumage se prépare avant d’ouvrir les fils. Le bon matériel, des connexions propres et un contrôle final comptent autant que le schéma lui-même. L’objectif n’est pas seulement que la lampe s’allume, mais que le montage reste sûr et lisible dans le temps.
Matériel et vérifications de départ
Prévoyez un interrupteur simple allumage adapté à votre pose, encastrée ou en applique, des conducteurs conformes à l’installation, des connecteurs appropriés, un tournevis isolé, une pince à dénuder et un testeur de tension. Pour une rénovation visible, vérifiez aussi l’état de la boîte d’encastrement, la tenue des vis et l’absence de traces de chauffe.
- Coupez le disjoncteur du circuit concerné au tableau électrique.
- Contrôlez l’absence de tension avant de toucher les conducteurs.
- Identifiez la phase, le retour lampe, le neutre et la terre.
- Vérifiez que les fils ne sont pas abîmés, noircis ou trop courts.
- Respectez les indications du fabricant de l’interrupteur.
Branchement pas à pas
- Raccordez la phase permanente sur la borne L de l’interrupteur.
- Raccordez le retour lampe sur la borne 1 ou la sortie prévue.
- Connectez le neutre directement au luminaire, généralement via la boîte de dérivation ou le boîtier du point lumineux.
- Raccordez la terre au luminaire si l’appareil possède une borne de terre.
- Rangez les fils sans les pincer, fixez le mécanisme, puis remettez l’enjoliveur.
- Rétablissez le courant et testez l’allumage puis l’extinction.
Si le disjoncteur déclenche immédiatement, si la lampe reste allumée en permanence ou si l’interrupteur ne produit aucun effet, ne multipliez pas les essais. Recoupez le courant et reprenez le schéma. Une inversion entre phase, retour lampe et neutre se corrige à froid, pas sous tension.
Sécurité, norme NF C-15-100 et erreurs fréquentes
La norme NF C-15-100 encadre les installations électriques basse tension dans les logements. Pour un simple allumage, elle rappelle surtout une exigence de bon sens professionnel : utiliser du matériel adapté, protéger le circuit au tableau, respecter les couleurs normalisées et garantir des connexions fiables.
Les erreurs qui posent vraiment problème
La première erreur consiste à couper le neutre au lieu de la phase. La lampe peut s’éteindre, mais le danger reste présent au niveau du luminaire. La deuxième est de mélanger les couleurs, par exemple utiliser un fil vert-jaune comme conducteur actif. La troisième est de serrer trop faiblement les bornes, ce qui peut provoquer échauffement, faux contact ou panne intermittente.
Méfiez-vous aussi des boîtes trop remplies. Un mécanisme forcé dans son logement peut écraser un fil, défaire une connexion ou fragiliser l’isolant. Un câblage propre laisse un peu de mou, des conducteurs bien rangés et aucun cuivre apparent hors des bornes.
Quand faire appel à un professionnel
Faire soi-même un branchement simple allumage peut être envisageable si vous comprenez le circuit, si l’installation est récente et si les fils sont correctement identifiés. En revanche, contactez un électricien si vous trouvez seulement deux fils de couleurs inhabituelles, si plusieurs interrupteurs commandent la même lampe, si le tableau n’est pas clairement repéré ou si vous souhaitez créer un nouveau point lumineux.
Un professionnel pourra aussi vérifier la cohérence du circuit avec la NF C-15-100, l’état des protections au tableau électrique et la qualité de la terre. Cette intervention est particulièrement utile lors d’une rénovation, d’un achat immobilier ou après des déclenchements répétés du disjoncteur.
Simple allumage, va-et-vient ou voyant témoin : ne pas confondre
Le simple allumage convient lorsqu’un seul interrupteur commande un seul éclairage. Dès que vous voulez piloter la même lampe depuis deux endroits, par exemple en haut et en bas d’un escalier, il faut passer à un va-et-vient. Et si vous voulez savoir si une lampe est allumée depuis l’interrupteur, notamment pour un éclairage extérieur ou un garage, le voyant témoin peut être pertinent.
| Type de commande | Usage typique | Particularité de câblage |
|---|---|---|
| Simple allumage | Une lampe commandée depuis un seul point | Phase sur interrupteur, retour lampe vers luminaire |
| Va-et-vient | Une lampe commandée depuis deux points | Présence de navettes entre deux interrupteurs |
| Interrupteur à voyant témoin | Voir l’état d’un éclairage à distance | Le neutre doit parfois être raccordé à l’interrupteur |
| Double allumage | Commander deux circuits depuis un même emplacement | Deux retours lampe distincts |
La confusion la plus fréquente concerne le voyant. Un voyant lumineux de repérage, qui aide à trouver l’interrupteur dans le noir, ne se câble pas toujours comme un voyant témoin indiquant que la lampe est allumée. Selon le modèle, le raccordement peut nécessiter un neutre dans la boîte d’interrupteur. Si ce neutre n’existe pas, il ne faut pas l’inventer avec un fil au hasard, il faut adapter le câblage ou choisir un appareillage compatible.
En résumé, le bon câblage simple allumage repose sur trois réflexes : couper la phase et non le neutre, respecter les couleurs et vérifier chaque borne avant remise sous tension. Avec un schéma clair et du matériel adapté, ce montage reste accessible, à condition de ne jamais improviser face à une installation douteuse.
